Пресеттер для настройки и измерения инструмента вне станка UMIC620 / Standard

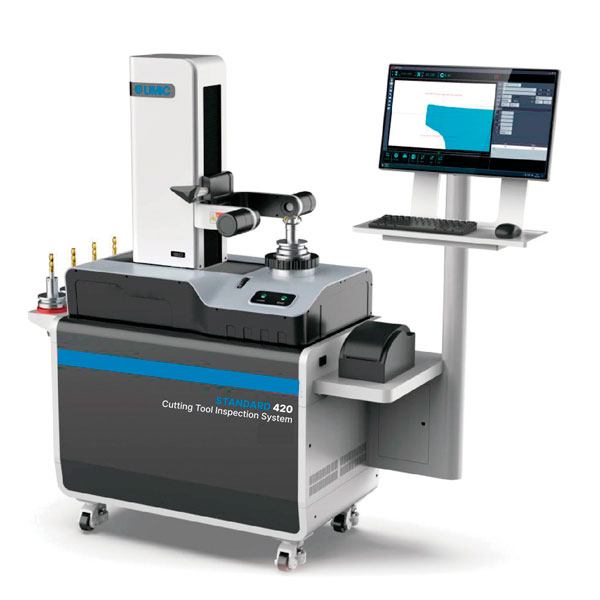

Пресеттер для настройки и измерения инструмента вне станка UMIC620 / Standard позволяет выполнять измерения параметров режущего инструмента, а также предварительную настройку инструментальной сборки вне станка. Данный подход позволит значительно сократить время на освоение новых деталей и снизить временные затраты при серийном производстве.

Простота управления и интуитивный интерфейс данной машины позволяют операторам быстро освоить ее функции. Прибор изготовлен из легкого алюминиевого сплава, специально разработанного для подобного оборудования. Использование высококачественных компонентов обеспечивает максимальную точность измерений, эргономичность и длительный срок службы оборудования. Более может того, данное оборудование быть установлено непосредственно в цехе рядом со станками с числовым программным управлением.

Прибор оснащён гранитными основаниями класса «00» по координатам X и Z с направляющими THK. Перемещение блока камер (каретки) и управление шпинделем осуществляются вручную, присутствуют пневмотормоза. Для точного позиционирования пресеттер оснащён маховичками с микрометрической бесконечной подачей по осям X и Z. Шпиндель изготовлен по ISO50 (SK50/BT50), для установки патронов / оправок с хвостовиками других стандартов используются адаптеры (комплектуются отдельно.

Базовая версия пресеттера UMIC620 / Standard оснащена одной камерой с 45× увеличением, позволяющей работать в проходящем и отражённом свете.

Программное обеспечение:

• Возможность измерения в полуавтоматическом и ручном режимах.
• Полуавтоматический режим измерения Библиотека из 96 форм измерения режущих кромок.
• Ручной тип измерения параметров инструмента.
• Обработка изображения на подпиксельном уровне
• Сравнение с геометрией в формате (.dxf)
• Вывод данных в печатном формате
• Измерение линейных размеров
• Измерение профиля шлифовальных кругов
• Измерение диаметров / радиусов
• Измерение углов
• Дообработка изображений (при контроле в отраженном свете)
• Анализ углового профиля / окружности
• Функция теневого профиля инструмента с возможностью измерения по тени.
• Возможность просмотра инструмента в проходящем или отраженном свете.
• Контроль нулевых точек адаптеров (хранение не менее 50 позиций)
• Хранение информации наладок (не менее 3000 позиций)
• ПО на русском языке

Услуги:

• Экспортная упаковка
• Доставка до склада покупателя
• Монтаж и калибровка
• Инструктаж

Дополнительное оснащение пресеттера не входящие в комплект базовой модели.

Опция: ЧПУ шпиндель

ЧПУ шпиндель расширяет опции пресеттера.

У пользователя появляются такие опции как:

• Автофокус - позволяет исключить человеческий фактор при расположении режущей кромки в поле измерения, для снятия точных размеров.
• Возможность измерения в автоматическом режиме измерения параметров инструмента (измерение основных параметров инструмента одним нажатием)

Поворотная камера.

Дополнительная поворотная камера, работающая в отраженном свете, позволяет измерять элементы режущего инструмента с торца и проводить инспекцию режущей кромки.

Адаптеры для других хвостовиков.

Доступны адаптеры для хвостовиков: HSK32-HSK100, ISO30-ISO40, VDI16-VDI80, PSC3-PSC10.

Калибровочные оправки.

Доступны оправки для калибровки адаптеров для хвостовиков: HSK32-HSK100, ISO30-ISO40, VDI16-VDI80, PSC3-PSC10.
