Артикул:
3704151221
Характеристики
Типоразмер патрона
—
12"
Вид кулачка
—
каленый
Исполнение
—
2
Вес, кг
—
3.9

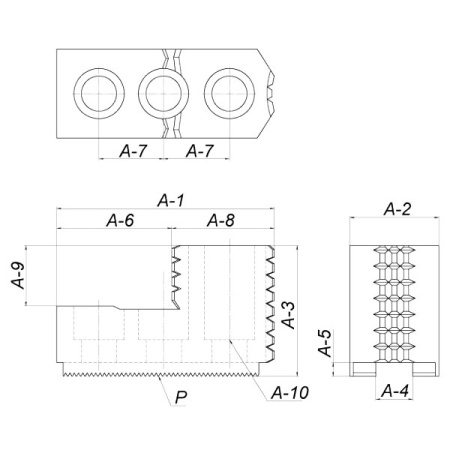

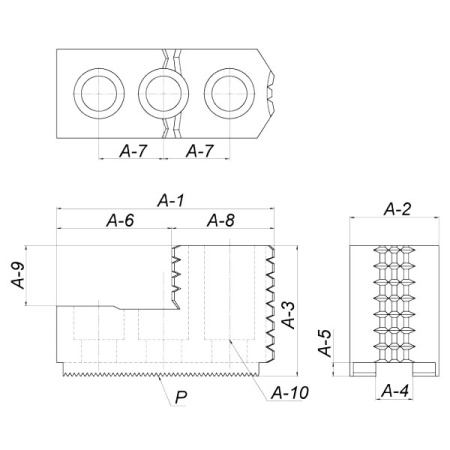

Длина кулачка A-1, мм
—
103
Ширина кулачка А-2, мм
—
50
Все характеристики
В корзину
Если цена на товар не указана, заполните форму
С вами свяжется персональный менеджер и
уточнит стоимость позиции и условия поставки.
С вами свяжется персональный менеджер и
уточнит стоимость позиции и условия поставки.
Цена действительна только для интернет-магазина
Описание
Комплект стальных закаленных (твердых) накладных кулачков HJ-12-21 для гидравлических патронов диаметром 12". Поставляется комплектом из 3 кулачков. Цена указана за 1 комплект. Подходят к гидравлическим токарным патронам таких брендов, как: Kitagaaw, AutoGrip, Samchully, AutoStrong, Chandox, Howa и т.п. Кулачки длиной 103 мм, шириной 50 мм и высотой 52 мм. В основании имеется паз шириной 21 мм, глубиной 5 мм и гребенка с шагом зубьев 1,5x60°. Кулачки ступенчатые с высотой ступени 20 мм. Отверстия в кулачках изготовлены под крепежные болты с резьбой М16 и расположены на расстоянии 30 мм. Подходят для работы как на зажим, так и на разжим.
Дополнительная информация
UMIC Каталог_370415-370417
199,5 кб
Характеристики
Типоразмер патрона
12"
Вид кулачка
каленый
Исполнение
2
Вес, кг
3.9
Длина кулачка A-1, мм
103
Ширина кулачка А-2, мм
50
Высота кулачка A-3, мм
52
Ширина паза A-4, мм
21
Глубина паза A-5, мм
5
Расстояние между крепежными отверстиями A-7, мм
30
Резьба крепежного болта A-9, мм
M16
Шаг гребенки P, мм
1,5x60°
Длина первой ступени A-6, мм
69.5
Длина второй ступени A-8, мм
43.5
Высота ступени A-9, мм
20
