Артикул:
3704170805
Характеристики
Типоразмер патрона
—
8"
Вид кулачка
—
сырой высокий
Угол, град
—
120°
Длина кулачка A-1, мм
—
95
Ширина кулачка А-2, мм
—
35
Высота кулачка A-3, мм
—
50
Все характеристики
В корзину
Если цена на товар не указана, заполните форму
С вами свяжется персональный менеджер и
уточнит стоимость позиции и условия поставки.
С вами свяжется персональный менеджер и
уточнит стоимость позиции и условия поставки.
Цена действительна только для интернет-магазина
Описание

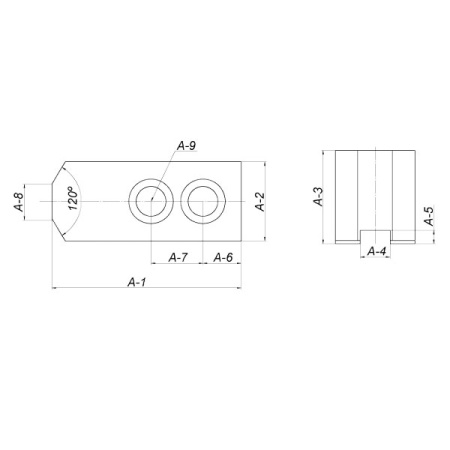

Комплект стальных сырых (незакаленных) накладных кулачков увеличенной высоты SJ08H50 для гидравлических патронов диаметром 8". Поставляется комплектом из 3 кулачков. Цена указана за 1 комплект. Подходят к гидравлическим токарным патронам таких брендов, как: Kitagaaw, AutoGrip, Samchully, AutoStrong, Chandox, Howa и т.п. Кулачки длиной 95 мм, шириной 35 мм и высотой 50 мм. В основании имеется паз шириной 14 мм, глубиной 5 мм и гребенка с шагом зубьев 1,5x60°. Отверстия в кулачках изготовлены под крепежные болты с резьбой М12 и расположены на расстоянии 25 мм. Увеличение высоты кулачков дает возможность в дальнейшем расточить их на большую глубину, что зачастую невозможно со стандартной высотой.
Дополнительная информация
UMIC Каталог_370415-370417
199,5 кб
Характеристики
Типоразмер патрона
8"
Вид кулачка
сырой высокий
Угол, град
120°
Длина кулачка A-1, мм
95
Ширина кулачка А-2, мм
35
Высота кулачка A-3, мм
50
Ширина паза A-4, мм
14
Глубина паза A-5, мм
5
Расстояние между крепежными отверстиями A-7, мм
25
Резьба крепежного болта A-9, мм
M12
Шаг гребенки P, мм
1,5x60°
Расстояние до крепежного отверстия A-6, мм
24
Ширина прямой площадки A-8, мм
16
