Артикул:
3704151016
Характеристики
Типоразмер патрона
—
10"
Вид кулачка
—
каленый
Исполнение
—
1
Вес, кг
—
2.85
Длина кулачка A-1, мм
—
100
Ширина кулачка А-2, мм
—
40
Все характеристики
В корзину
Если цена на товар не указана, заполните форму
С вами свяжется персональный менеджер и
уточнит стоимость позиции и условия поставки.
С вами свяжется персональный менеджер и
уточнит стоимость позиции и условия поставки.
Цена действительна только для интернет-магазина
Описание

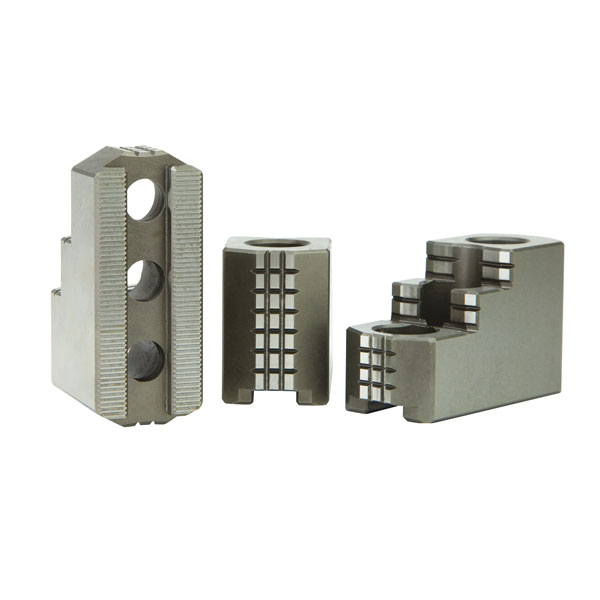

Комплект стальных закаленных (твердых) накладных кулачков HJ-10 для гидравлических патронов диаметром 10". Поставляется комплектом из 3 кулачков. Цена указана за 1 комплект. Подходят к гидравлическим токарным патронам таких брендов, как: Kitagaaw, AutoGrip, Samchully, AutoStrong, Chandox, Howa и т.п. Кулачки длиной 100 мм, шириной 40 мм и высотой 54 мм. В основании имеется паз шириной 16 мм, глубиной 5 мм и гребенка с шагом зубьев 1,5x60°. Кулачки ступенчатые с высотой ступени 14 мм. Отверстия в кулачках изготовлены под крепежные болты с резьбой М12 и расположены на расстоянии 30 мм. Подходят для работы как на зажим, так и на разжим.
Дополнительная информация
UMIC Каталог_370415-370417
199,5 кб
Характеристики
Типоразмер патрона
10"
Вид кулачка
каленый
Исполнение
1
Вес, кг
2.85

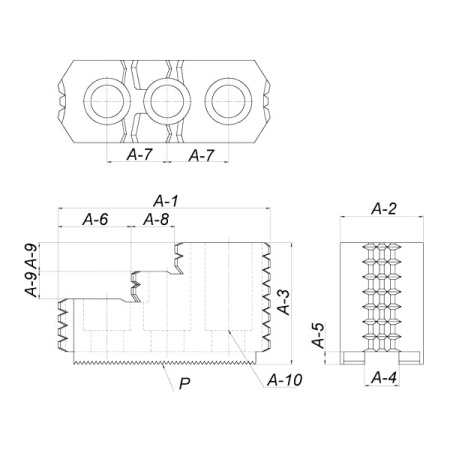

Длина кулачка A-1, мм
100
Ширина кулачка А-2, мм
40
Высота кулачка A-3, мм
54
Ширина паза A-4, мм
16
Глубина паза A-5, мм
5
Расстояние между крепежными отверстиями A-7, мм
30
Резьба крепежного болта A-9, мм
M12
Шаг гребенки P, мм
1,5x60°
Длина первой ступени A-6, мм
43
Длина второй ступени A-8, мм
17
Высота ступени A-9, мм
14
