Модернизация координатно-измерительных машин
Возвращаем работоспособность измерительного оборудования с помощью современных систем управления и измерительных технологий.

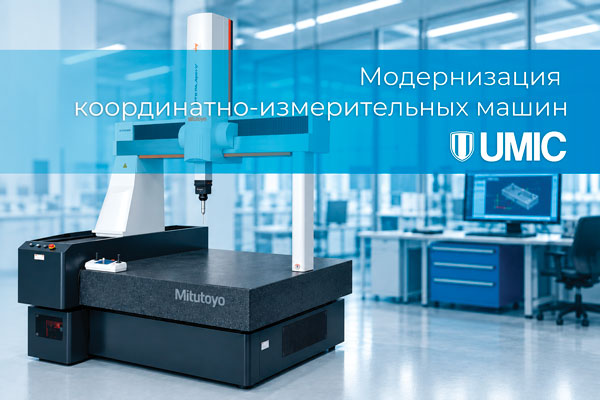

Кейс: Mitutoyo Crysta-Apex V574.
Производитель: Mitutoyo, Япония.
Задача
Из-за срабатывания датчика вибрации/перемещения контроллер КИМ был заблокирован. Машина полностью прекратила работу.
Решение UMIC
- Замена контроллера Mitutoyo на Renishaw UCC S3 и установка пульта управления Renishaw
- Замена измерительных линеек на Renishaw FASTRACK
- Изготовление новых держателей считывающих головок
- Подключение и настройка оригинальных двигателей Mitutoyo
- Установка метрологического ПО RationalDMIS
- Создание новой карты ошибок с помощью лазерного интерферометра Renishaw XL-80
- Калибровка с использованием набора концевых мер длины № 9
Результат
Работоспособность КИМ восстановлена. Точность после калибровки: 1,3 + L/333 мкм.
UMIC — модернизация измерительного оборудования.
Восстанавливаем работоспособность координатно-измерительных машин и продлеваем срок их эксплуатации. Возможность модернизации оценивается индивидуально.
